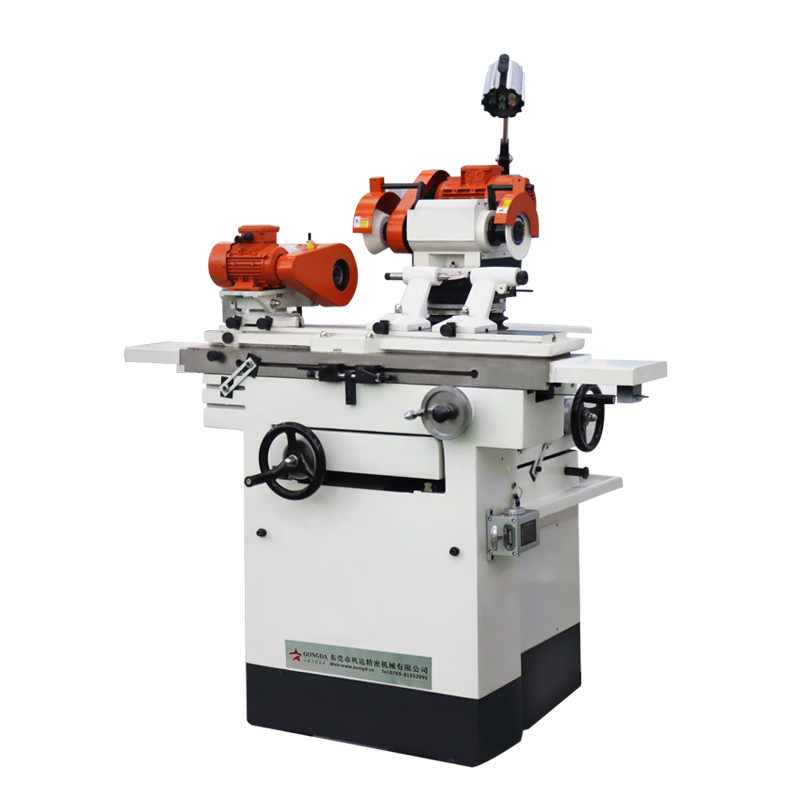

產品特點：

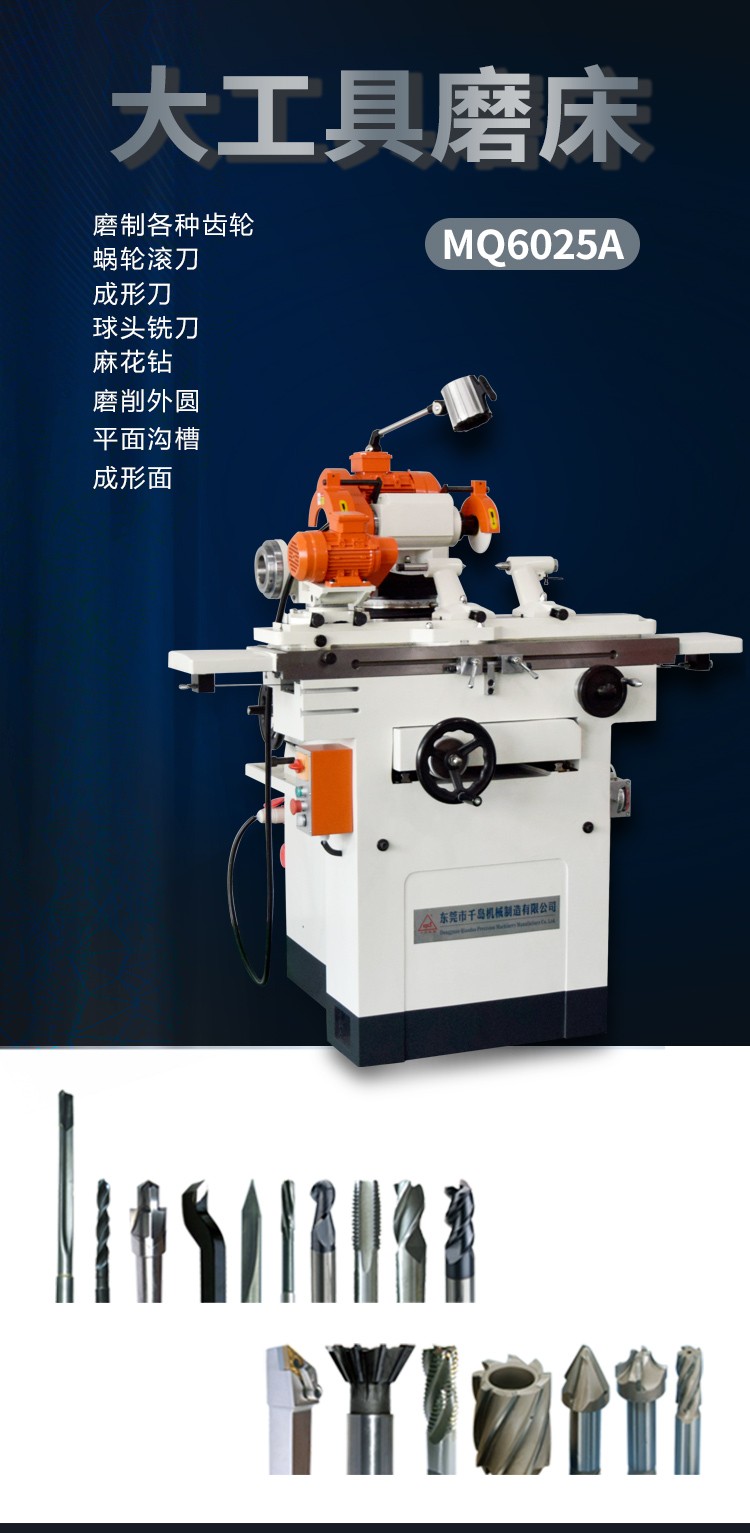

1、MQ6025A適用于刃磨高速鋼，硬質合金或其他材料的刀具，同時也便于磨削外圓，平面溝槽和成形面等。搭配特殊附件，可以磨制各種齒輪，渦輪滾刀，成形刀，球頭銑刀，麻花鉆，墜鉸刀等。

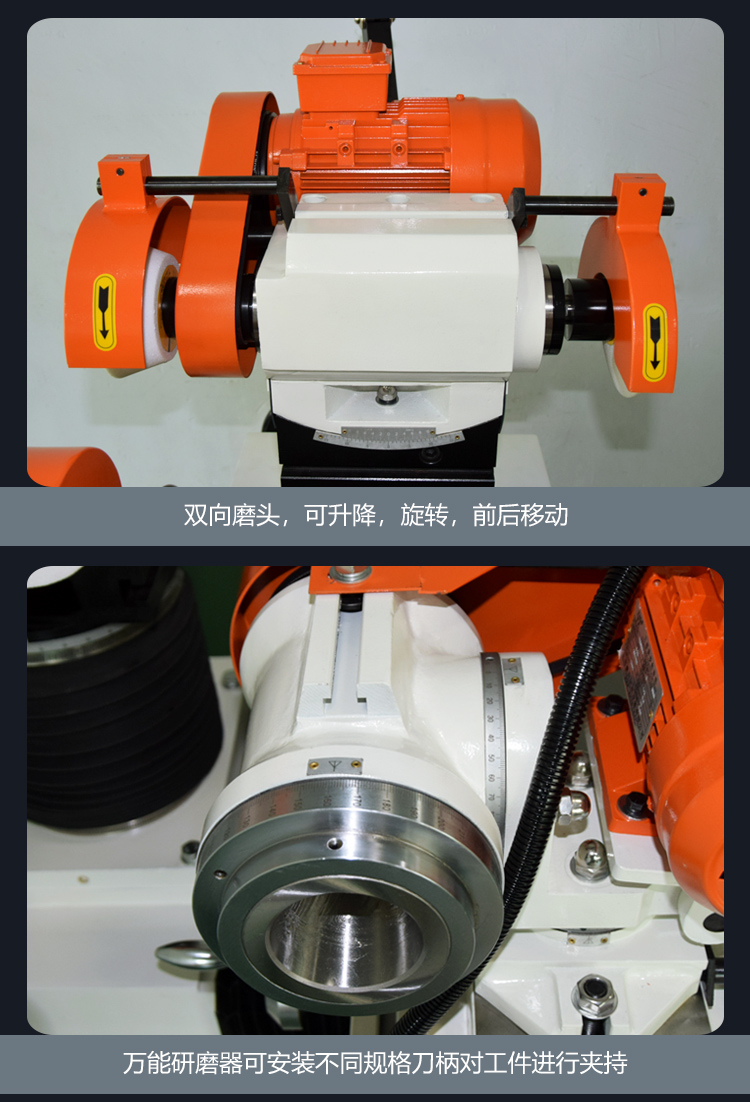

2、砂輪架構靈活，可做二度空間調整，工作頭架可做雙向回轉，并且具有標準一端NT50和一端莫氏5#錐孔，便于裝置各種刀具和夾具。

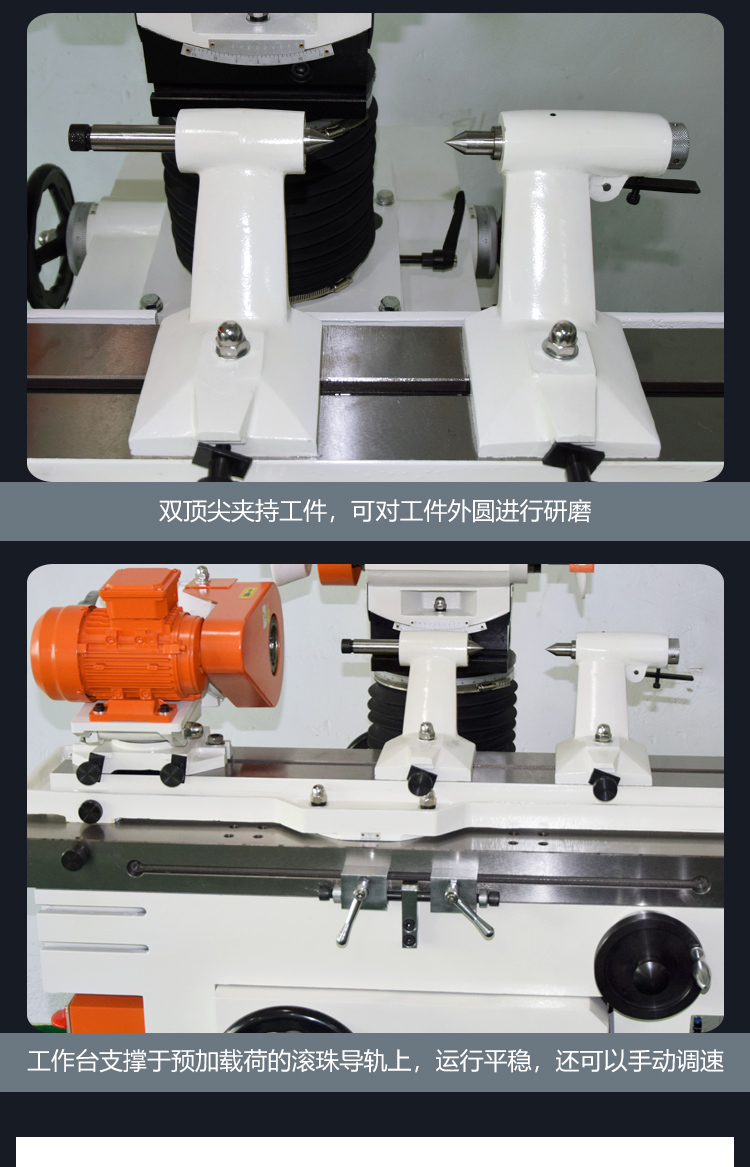

3、工作臺支撐于加載負荷的直線導軌上，運行平穩精確。
| 技術參數 | MQ6025A | |
| 在頂尖上工件回轉直徑 | 250mm | |
| 前后頂尖距距離 | 630mm | |
| 工作臺面尺寸（長x寬） | 940x135mm | |
| 工作臺縱向移動量 | 480mm | |
| 工作臺回轉角度 | 120°(60°) | |
| 磨頭（或溜板）水平方向移動量 | 230mm | |
| 磨頭中心高 | 120-122mm | |
| 砂輪中心線對頂尖中心線間距離min | 50mm | |
| 砂輪中心線對頂尖中心線間距離max | 280mm | |
| 砂輪中心線到工作臺的中心高 | 320-328mm | |
| 磨頭垂直方向移動量 | 230mm | |
| 砂輪中心線對頂尖中心線上升 | 175mm | |
| 砂輪中心線對頂尖中心線下降 | 55mm | |
| 磨頭回轉角度在水平面內 | 360° | |
| 磨頭回轉角度在垂直平面內 | 30°（±15°） | |
| 主軸末端錐度 | 莫氏5#錐度 | |
| 磨頭電動機（50HZ） | 功率 | 0.85/1.1KW |
| 轉速 | 1400/2800轉/分 | |
| 磨頭主軸轉速 | 3050/6095轉/分 | |
| 磨外圓附件電動機（50HZ） | 功率 | 0.25KW |
| 轉速 | 1400轉/分 | |
| 機床尺寸（長x寬x高） | 1460X1102X1240（mm） | |
| 機床重量 | 940kg | |
