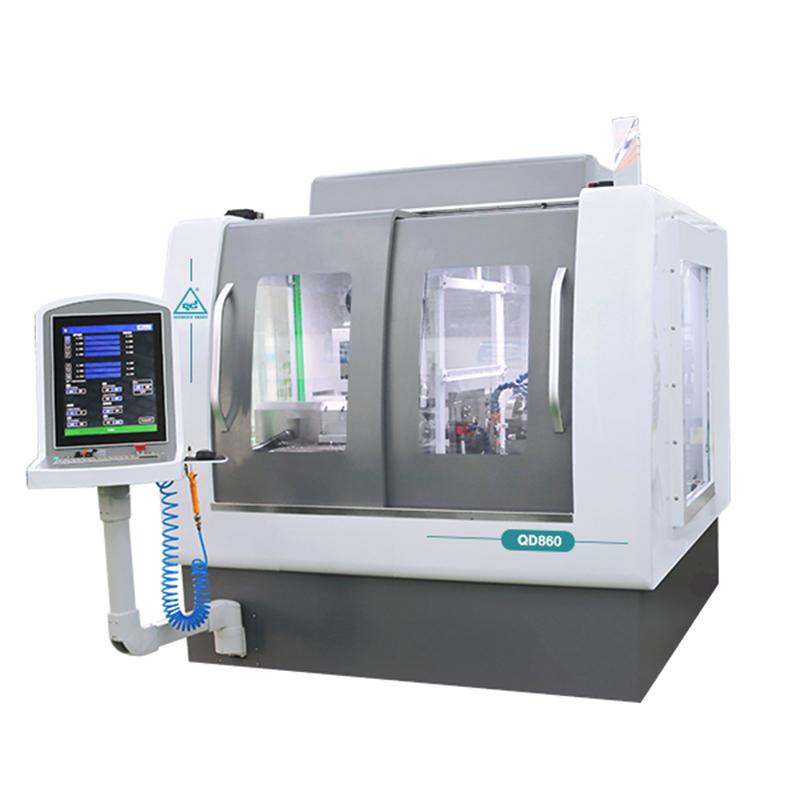

QD860 是千島公司新研發的精密段差數控磨床,是一款高性價比磨床,適用于成型棒料外形加工,以外圓磨削為主,并可進行倒角、錐度、圓弧、平面等加工。
機床造型簡潔,人機界面友好,天然大理石構件,穩定性好。
機床采用高度自動化磨削系統,配合國外進口的軟件系統以及伺服馬達,同時 機器配備日本 NSK 滾珠絲杠及德國 INA 線性導軌更好的與系統配合,可充分滿 足外圓磨削需求。
工件主軸采用電主軸及皮帶傳動軸兩種,肖柏林夾頭體及筒夾,工件自動夾緊。
機床采用安卡控制系統及伺服單元、采用雷尼紹精密測頭、德國精密滾動線 軌及日本滾珠絲杠,確保了機床的優越性能和工作精度。
砂輪組件采用雙砂輪同時磨削工藝,分別粗磨和精磨兩個組,根據工件的形 狀粗磨砂輪和精磨砂輪先后對工件進行磨削,一次性對工件完成兩種磨削程度 的工藝加工,提高了加工精度及效率。
機床采用全封閉外觀(正面活動雙拉門、左右兩側設有維修門)、擺臂式操控 面板、手持電子手輪、啟停按鈕、配置自動油冷機及工件冷卻控制裝置、 配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調,使機床的 操作、保養、維護變動簡單方便。主要參數
產品型號 | QD860精密數控段差磨床 |
夾頭夾緊工件范圍 | Φ3~Φ20mm |
自動夾緊工件范圍 | Φ3-Φ20mm |
工件柄部直徑 | Φ3-Φ20mm |
磨削軟件 | 安卡 |
數控系統 | 安卡 |
工件磨削范圍 | 1Φ0.08-Φ20mm |
工件主軸徑向跳動 | ≤0.003mm |
粗磨頭主軸徑向跳動 | ≤0.005mm |
精磨頭主軸徑向跳動 | ≤0.005mm |
直線軸快速移動速度 | 15m/min |
粗磨頭主軸轉速(變頻調速) | 1000-10000rpm |
精磨頭主軸轉速(變頻調速) | 1000-14000rpm |
工件主軸轉速(C軸/變頻調速) | 0-3000rpm |
直線軸分辨率 | 0.00lmm |
旋轉軸分辨率 | 0.00l° |
C 軸旋轉范圍 | ∞ |
粗磨砂輪尺寸外徑 | Φ250mm |
精磨砂輪尺寸外徑 | Φ150mm |
工作臺行程 -X軸 | 55mm |
工作臺行程 -Y軸 | 375mm |
工作臺行程 -Z軸 | 145mm |
工作臺行程 -V軸 | 35mm |
氣缸推力范圍 | 750-800KG |
機床電源 | AC 380V 50HZ 三相 |
機床精磨磨頭最大功率 | 1.4KW |
機床粗磨磨頭最大功率 | 7.5KW |
機床總功率 | 21KW |
機床外形尺寸 | 1940x1893x2032mm |
機床重量 | 4T |
